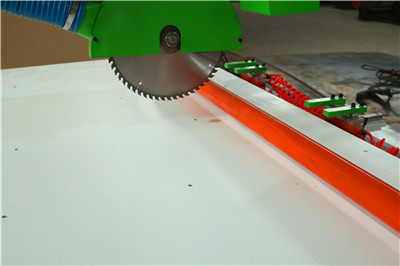

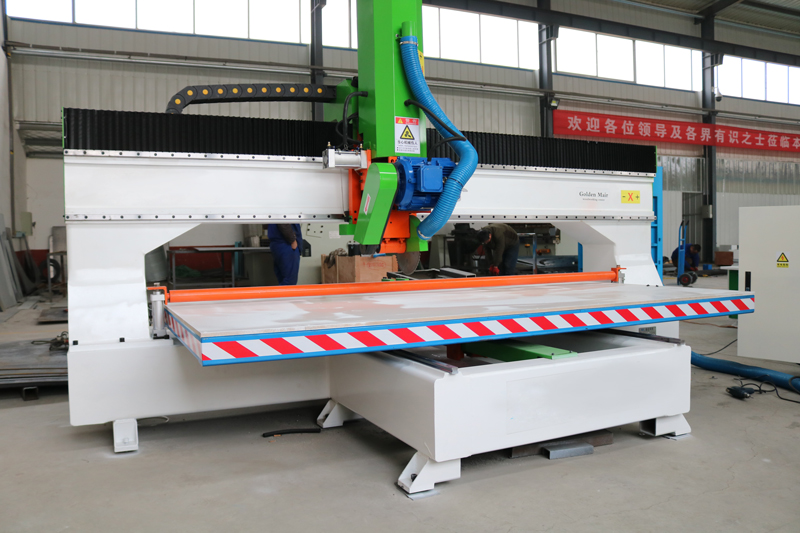

數控往復鋸插補方案研究

　　數控往復鋸如何實現插補?如何讓數控往復鋸更好的運轉加工?我們今天抽時間來一起討論一下。

　　一、數控往復鋸插補介紹

　　插補模塊是整個數控系統中極其重要的功能模塊之一。在數控往復鋸加工中，開始先應根據工件設計圖和加工工藝要求編寫出零件的加工程序，然后將其輸入到數控系統中。經過數控系統軟件的譯碼和預處理后，根據設定的參數開始進行插補運算處理，得到刀位點位置等數據。伺服系統根據獲得的數據協調控制各坐標軸的運動，從而獲得所要求的刀具位置姿態和運動軌跡，加工出所要求的工件外形。具體而言，插補就是根據零件輪廓尺寸，結合精度和工藝等方面的要求，按照一定的數學方法在理想的軌跡或輪廓上的己知點之間確定一些中間點，從而通近理想工件外形輪廓。換句話說，插補過程就是對給定曲線進行“數據點的密化”過程。插補算法的選擇將直接影響到系統的精度、速度和加工能力。

　　在早期的數控系統中，插補過程由專門的數字邏輯電路完成。這種用硬件實現插補的運算速度很快，但是靈活性較差。目前隨著計算機水平的提高，在數控往復鋸系統中，插補功能大多采用軟件的方法來實現。對插補算法的一般要求有：插補所需的原始數據較少;算法簡單，運算速度快;插補精度高，沒有累積誤差;能控制進給速度。

　　二、數控往復鋸基本插補算法

　　隨著相關科學技術比較好別是計算機技術的迅速發展，插補算法也在不斷地進行完善和更新。由于插補的速度直接影響到數控系統的速度，而插補的精度又直接影響整個數控系統的精度，因此，人們一直在努力探求一種計算速度快而且精度又高的插補方法。但是一般而言，插補精度和插補速度是互相制約、互相矛盾的，必須在二者之間進行折中的選擇。目前普遮應用的插補算法分為兩類：脈沖增量法和數據采樣法。

　　三、脈沖增量法

　　脈沖增量插補算法是通過不斷地向各個運動軸分配脈沖，來控制機床坐標軸作相互協調的運動，從而加工出具有一定形狀的零件輪廓的算法。顯然，這類插補算法的輸出是脈沖形式，并且每次僅產生一個單位的行程增量，因此稱之為脈沖增量插補。每個單位脈沖對應坐標軸的位移量大小，稱之為脈沖當量。脈沖當量是脈沖分配的基本單位，對應于內部數據處理的一個二進制位，它決定了數控機床的加工精度。這種插補算法適用于以步進電機為驅動裝置的開環數控系統。脈沖增量插補算法的實現方法比較簡單，通常僅僅用加法和移位就可以完成插補，屬于這類算法的有：數字脈沖乘法器、逐點比較法、數字積分法以及一些相應的改進算法，在數控往復鋸系統中，一般用軟件來完成這類算法。由于脈沖增量插補誤差不大于一個脈沖當量，并且其輸出的脈沖速率主要受插補程序所用時間的限制，所以，CNC系統的誤差精度與加工速度之間是相互制約的。在實際應用中，這種插補算法僅適用于中等精度和中等速度、以步進電機為執行機構的機床。常用的脈沖增量插補主要有兩種：逐點比較法和數字積分法。

　　以上是對數控往復鋸插補方案的詳細研究，大家可以仔細研讀學習，希望大家能有所收獲。本文由王鑫數控木工機械王鑫經理提供，更多知識交流請關注作者。
